算是个速记，踩坑踩得我头大，根据Velop官方的文档延伸而来

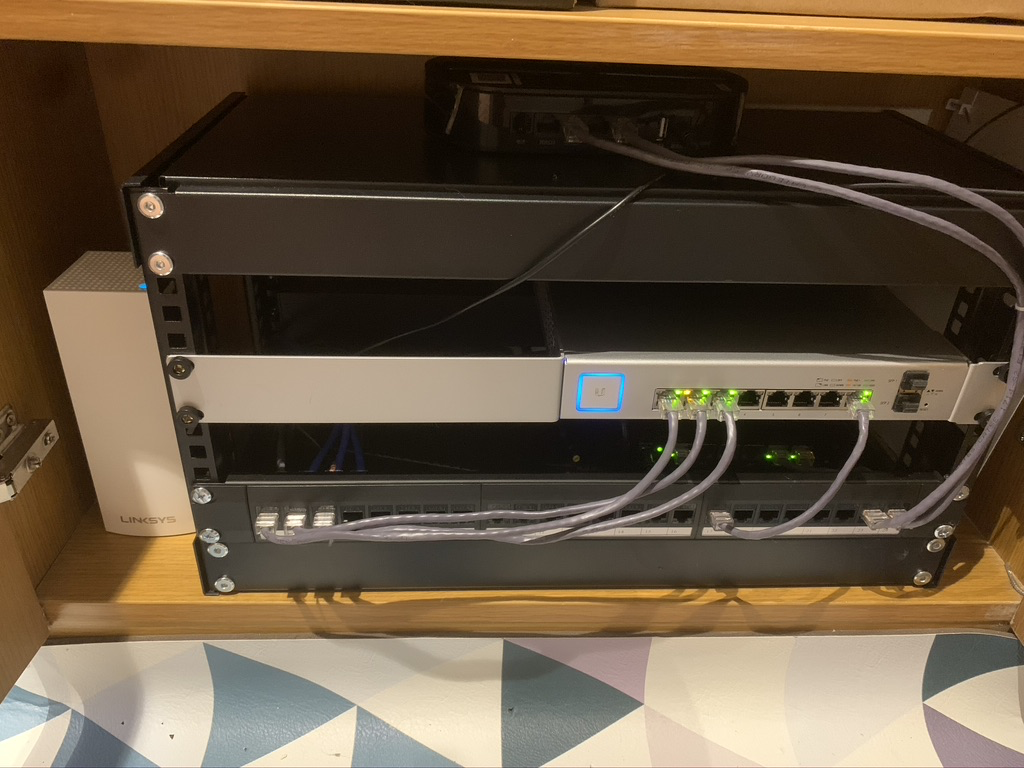

事情起源是因为我最近重构了家里的网络拓扑，买了几台UBNT的交换机，顺便攒了个小机架，反正一套操作猛如虎，最后累成贰佰伍。长这样：

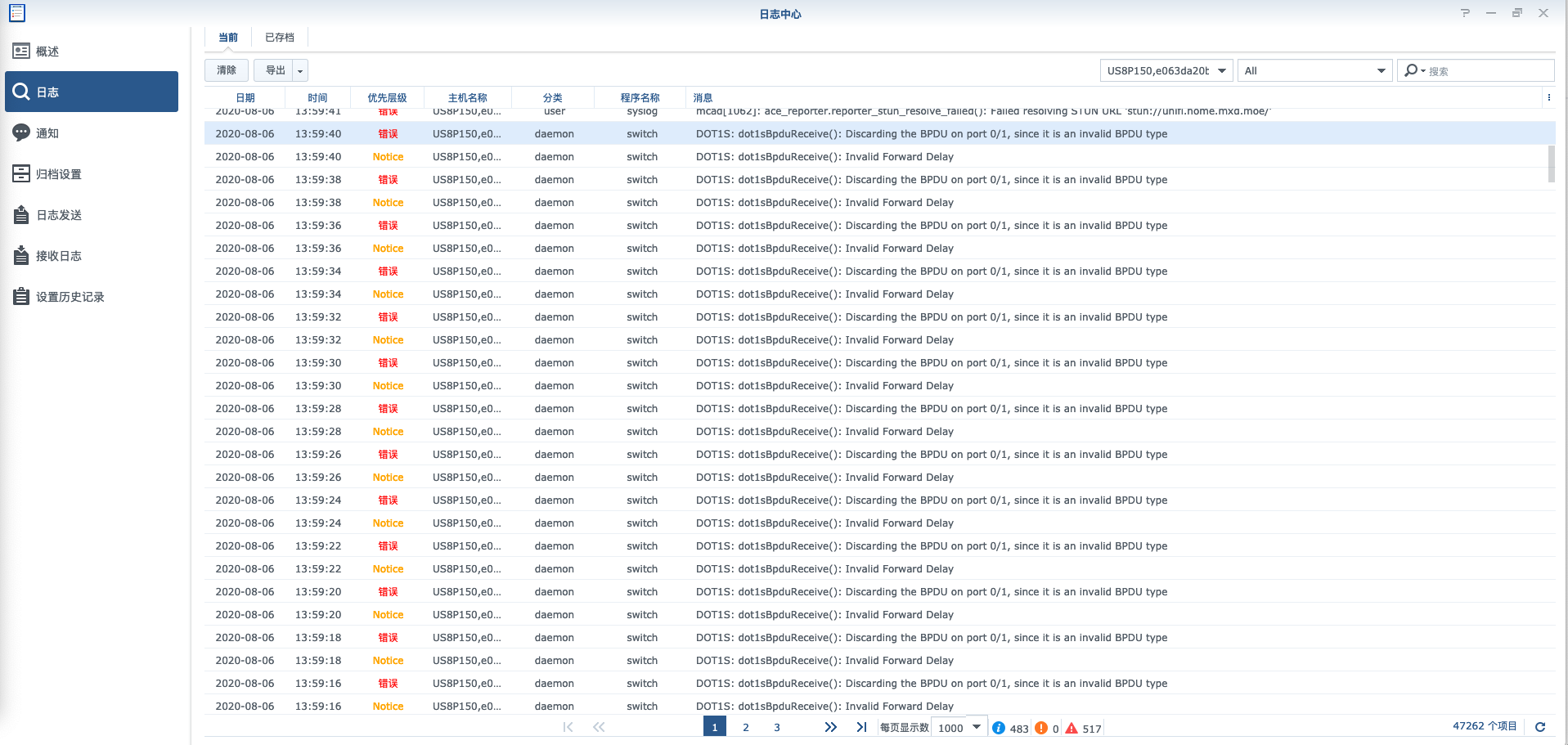

一套弄完之后发现家里的Velop开始不定期Offline，或者各种抽风，抓包也没发现原因，百思不得其解的时候去看了眼交换机的日志
看日志和BPDU有关，而且发生在0/1 Port，确实也是我Velop。顺着这个线索找了一遍UBNT的国内外论坛，没发现有价值的内容，反倒是Velop的官方文档提到了在交换机场景下的各种要求。
先上官方建议的拓扑图
It is recommended to place the switch between the primary and secondary nodes.
https://www.linksys.com/us/support-article?articleNum=243552

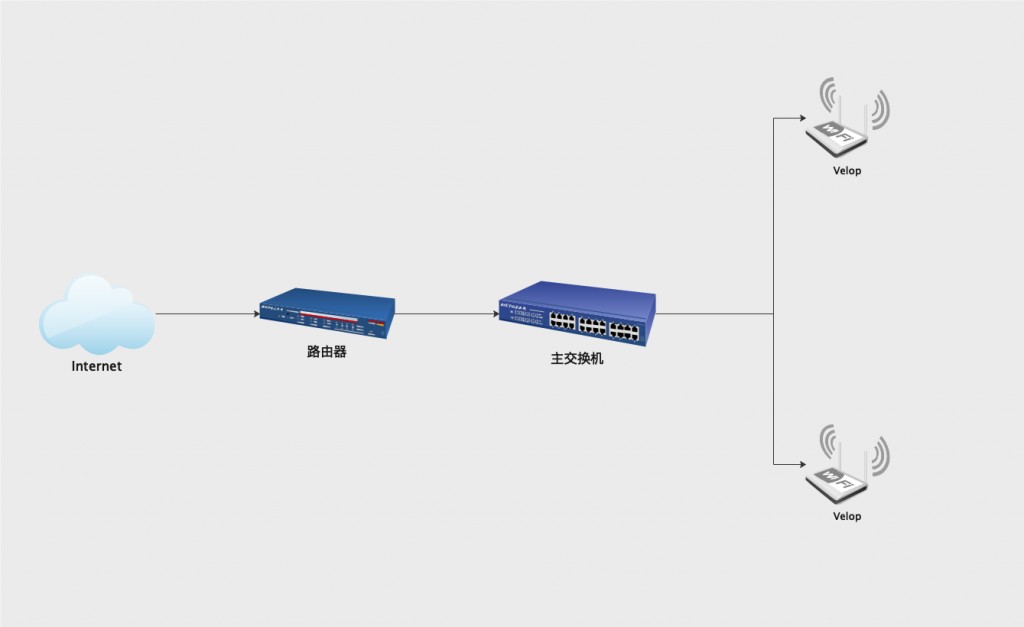

官方是建议把Velop的父节点放到交换机和路由器之间，显然这种拓扑怎么都不合适。更常见的拓扑其实是这样的
当然，拓扑图里我省略了其他的Client，领会个意思就好。
这种拓扑下，主交换机如果是傻瓜式交换机的话一般倒没什么问题，但如果是管理型交换机就要注意Velop所在的Port是否正确的配置了STP/RSTP，以及BDPU的问题，否则多台Velop可以很轻松给你展示网络环路的威力。具体现象的话，你应该能看到家里的交换机通讯指示灯和链路指示灯都跟RGB一样开始狂闪，同时Volep节点也会Offline
For most Managed switches, the settings below should be enough:
https://www.linksys.com/us/support-article?articleNum=243552
– STP / RSTP status needs to be Enabled.
– BDPU Handling status needs to be Flooding or Filtering.
NOTE: Not all Managed switches may behave the same way.
根据Velop的文档，要求交换机的STP/RSTP必须打开；同时，对应端口的BDPU的状态必须为Flooding或Filtering
前置要求已经确定了，下面就是对交换机进行配置了，因为各个厂商交换机的配置方式略有千秋，搜索引擎基本上都能找到，我就只记录UBNT的了。
在UBNT这边，Unifi里似乎无法直接操作和BDPU相关的设置，只有开关STP/RSTP，那么就只能艹交换机的Console了。
我这里是交换机的Port 1为Velop

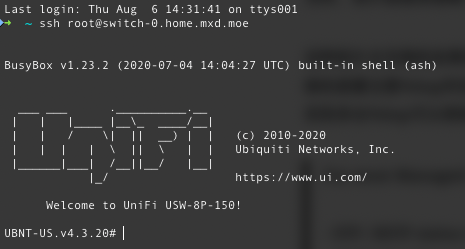

首先SSH连到交换机上面

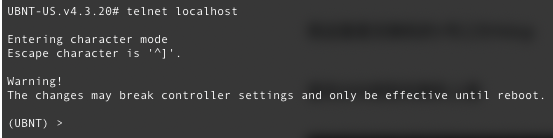

然后telnet 127.0.0.1进入Console

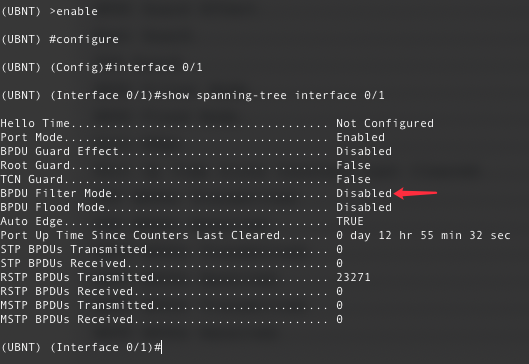

然后就是Cisco的老一套传统，先enable，在configure，最后切换到要操作的Port
操作之前可以先看一下对应Port的状态

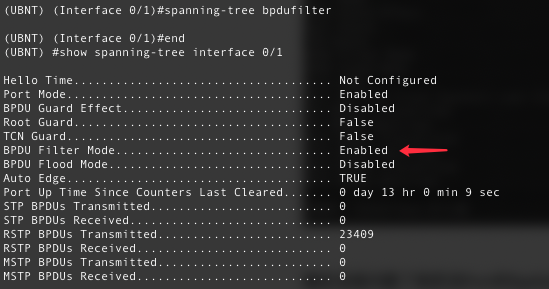

确定没啥问题了就把该Port的bpdufilter打开并且退出配置模式
配置完了再看一眼
