这章的核心内容就是围绕实践来的，总体来说就是大方向，小的细节文章里可能无法展开，有问题可以在评论里尽管问

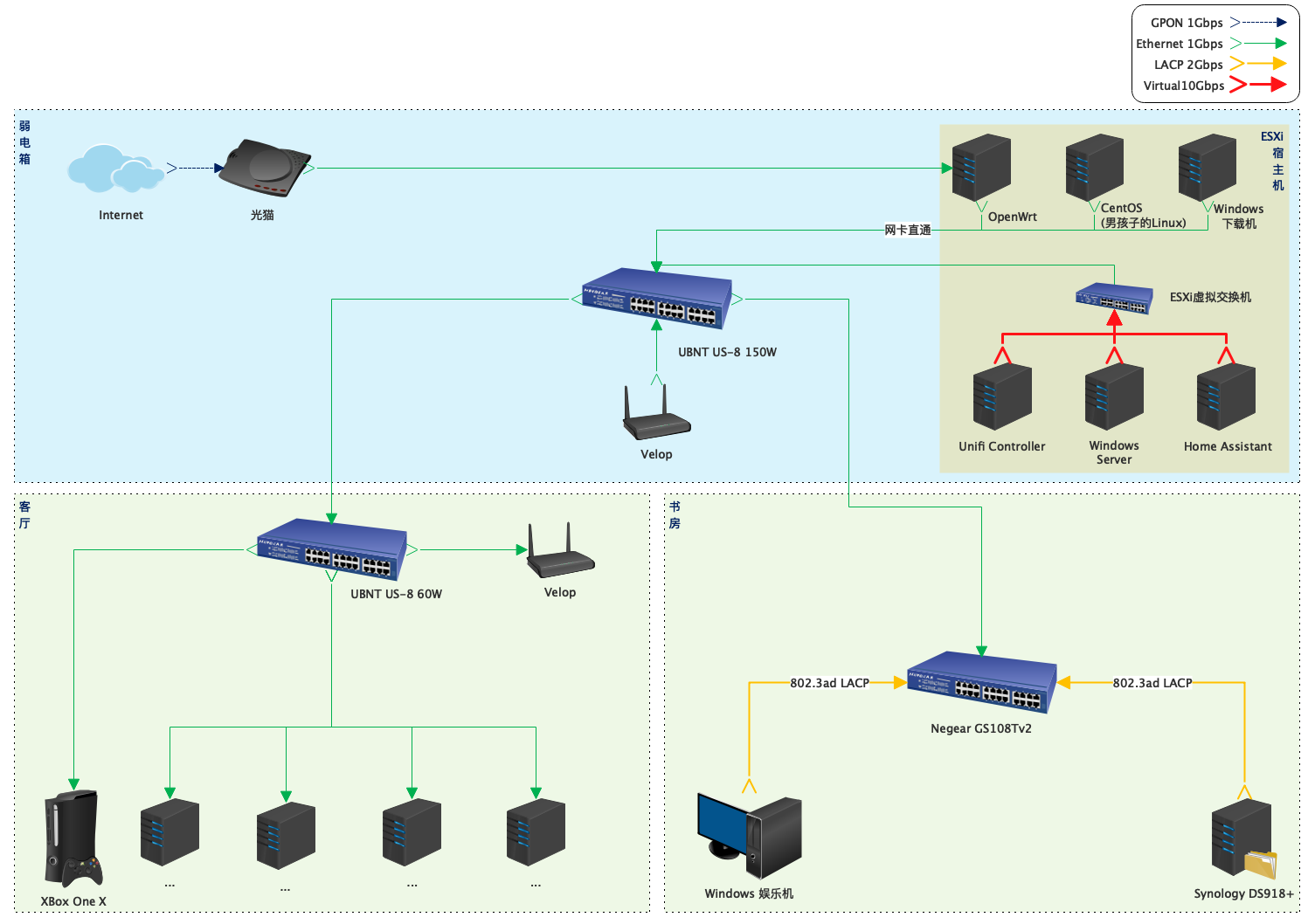

先来一张拓扑图
拓扑图先看图例，不同速率、介质的线路有不同的表达方式，然后再看区域，根据物理情况将总拓扑图分为3块区域，分别为弱电箱、客厅、书房。弱电箱内的“ESXi宿主机”就是我们梦开始的地方
开始之前先解释一下“为什么使用ESXi，不使用Hyper-V或者PVE甚至KVM”。原因就俩字：熟悉。我从13年运营Minecraft服务器起就开始使用ESXi了，它的各种设定、逻辑、产品交互、管理方式等我都可以接受，遇到常见的奇葩问题都知道怎么解决。
缺点嘛很明显，先说最让我不能接受的，ESXi在不支持BMC功能的主板上无法查看任何温度，所以感知硬件温度只能靠手。在一个是ESXi不像PVE可以依赖Linux本身的软件生态，好在这种情况也不多
优点就一个字：稳。毕竟是to b的商业产品。小到华强北的工控机，大到IBM的刀片机，使用ESXi的过程中真的没有出现过啥大毛病。
配置硬件加电自启动
作为“路由器”，加电自启动这种事肯定是基础功能。BIOS里一般都会有相关设置，我使用的设备还支持跳线设置，选择任意一种或多种办法即可。
安装ESXi
很不幸，这里我就略过。安装ESXi这件事没有什么特殊的，搜索引擎也能找到很多教程。
配置ESXi
比较通用的配置（如配置IP，添加存储等）我就不展开了，只讲讲比较独特的部分。
配置虚拟交换机

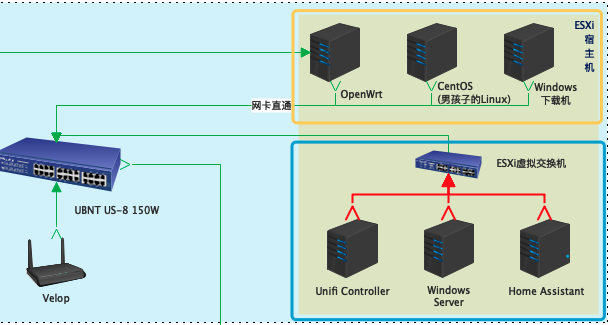

仔细观察拓扑图：OpenWrt，CentOS，Windows下载机均为网卡直通，且OpenWrt至少要使用2个网口（事实上我用了3个），也就是说单直通部分就用掉了5个网口。上篇文章也说过，我的设备总共就6个网口，余下的这一个网口既要给虚拟机本身管理使用，且还要通过虚拟交换机接入其他3台虚拟机，开工吧。

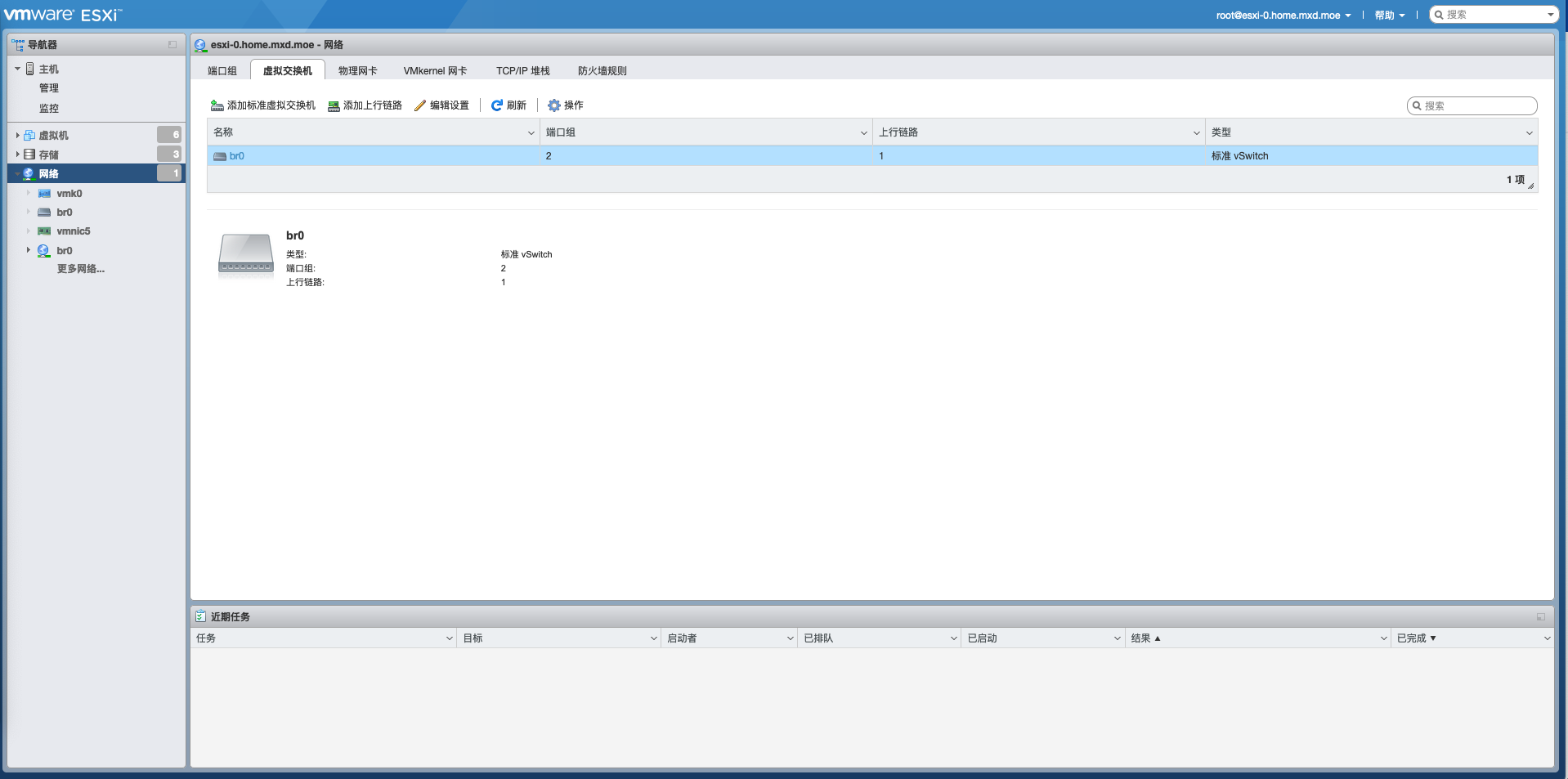

首先创建一个虚拟交换机，将仅剩的网卡作为上行链路，这里我使用了br0作为虚拟交换机的名称
配置端口组
因为ESXi的设定，绑定了VMkernel的端口组将不能再用于虚拟机，因此通常先将管理用端口组独立出来，这里我设定为console0

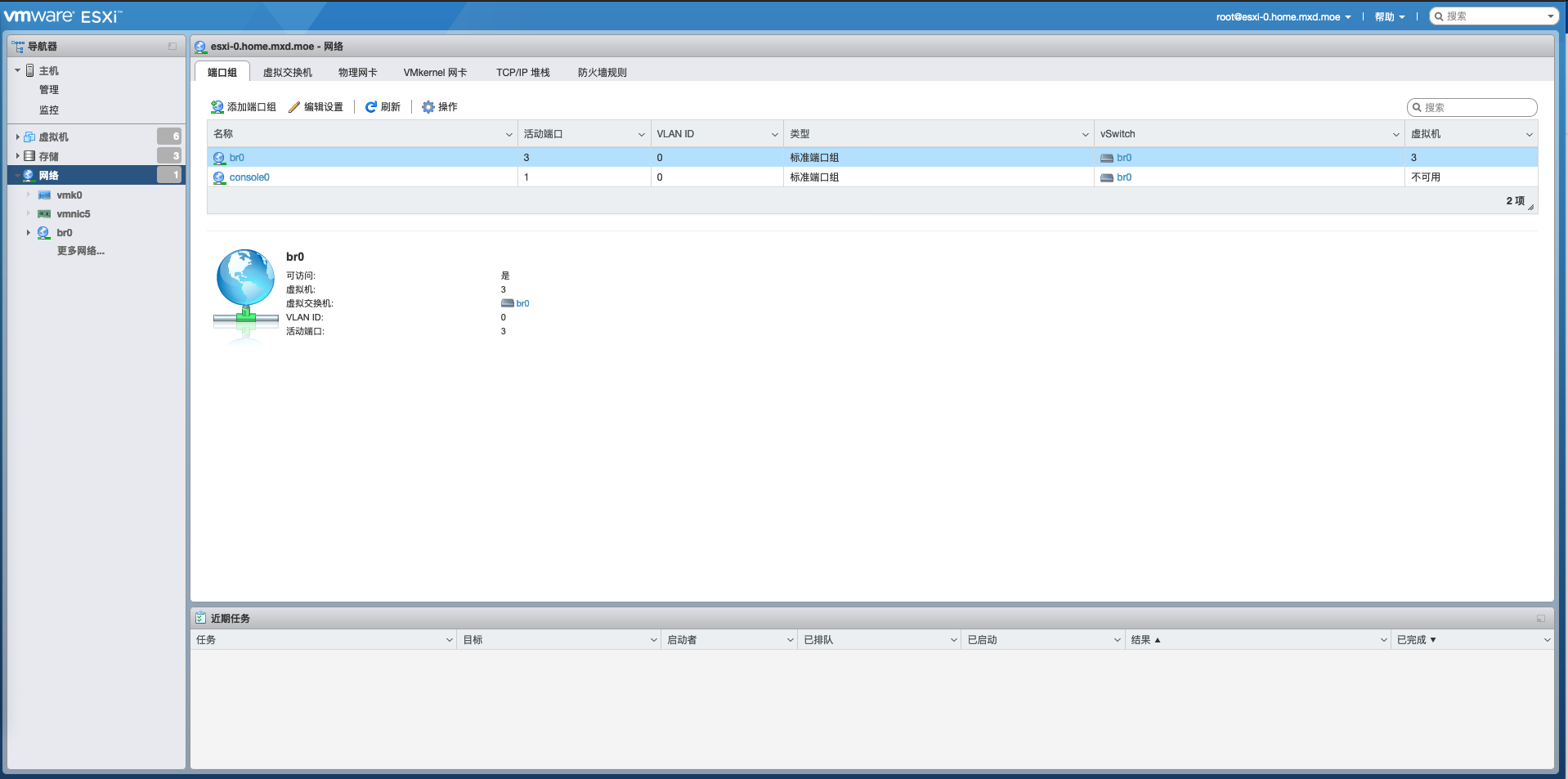

然后新增br0端口组用于虚拟机，端口组的虚拟交换机为上一步创建的“br0”

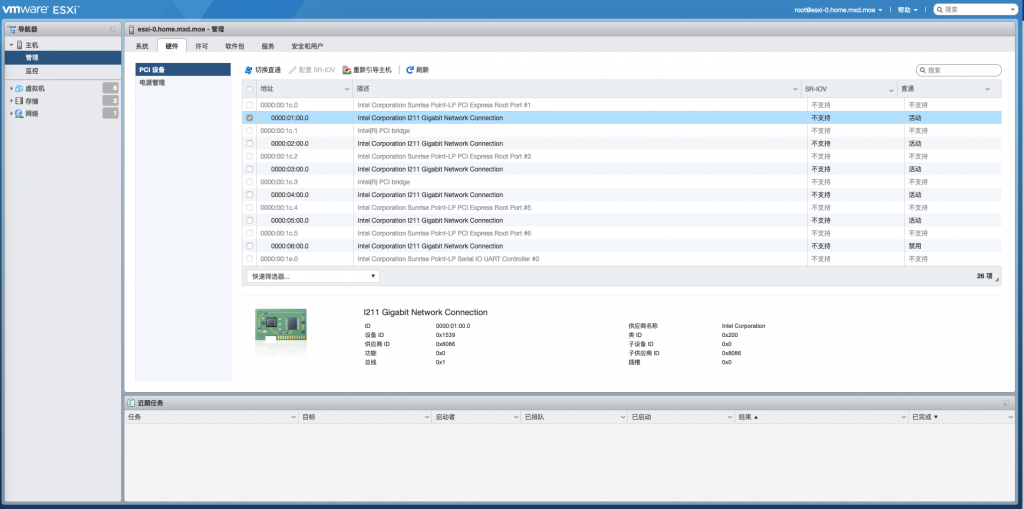

配置直通
如果在设备支持的情况下，建议优先使用网卡的硬件直通，优点：节省虚拟交换机的开销，极大的提高性能；缺点：使用直通设备的虚拟机需在启动时预留所有内存，且快照功能将被禁用，并且无法内存超卖（大雾）。如果有ESXi集群的话，虚拟机将无法在集群间快速迁移。
配置直通时注意不要把虚拟机管理用的网卡（即：VMkernel 网卡）直通，要不然Web管理面板肯定就不可访问了（废话，网卡都没了）。如果实在不小心直通错了也不要紧，给软路由插上显示器和键盘即可在ESXi Shell里通过修改配置文件的方式取消错误的直通。
截止自此，宿主机部分的配置已经基本完成，接下来就是虚拟机（软路由）部分
准备软路由系统镜像
下载软路由系统镜像
我使用了OpenWrt作为软路由系统，因此我们要先准备一下它的镜像

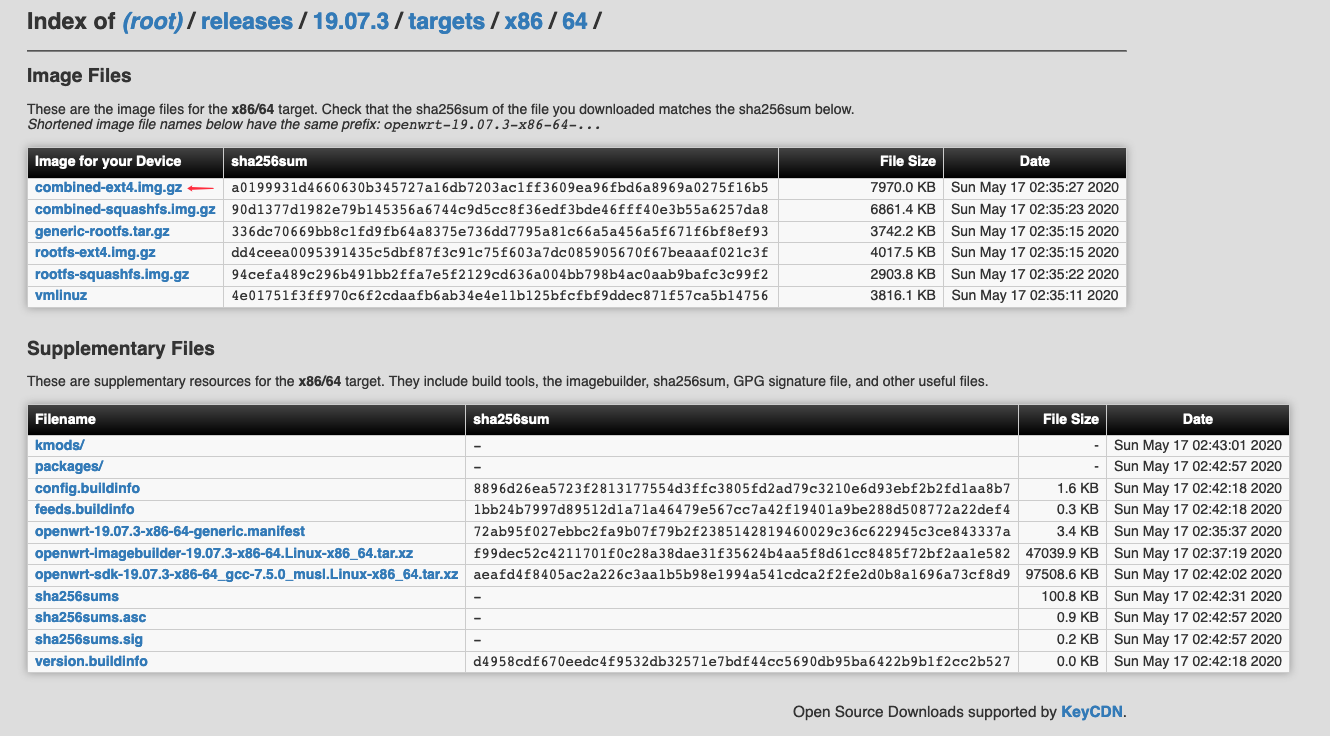

在https://downloads.openwrt.org/releases/选择合适的OpenWrt版本并下载它，注意要使用x86-64架构，这里我选择了最新版（截止到文章发表日期）
combined有两种文件系统，我更倾向于使用ext4，如果有特殊需要也可以使用squashfs
转换镜像
下载下来是个压缩文件，我们把它解压，可以看到是raw格式的镜像，为了能够在ESXi里使用，我们需要对它的格式进行转换。
转换过程这里不再赘述，有需要可以去查看本系列的补充文章：使用StarWind V2V Converter进行虚拟机镜像之间的互相转换
新建虚拟机

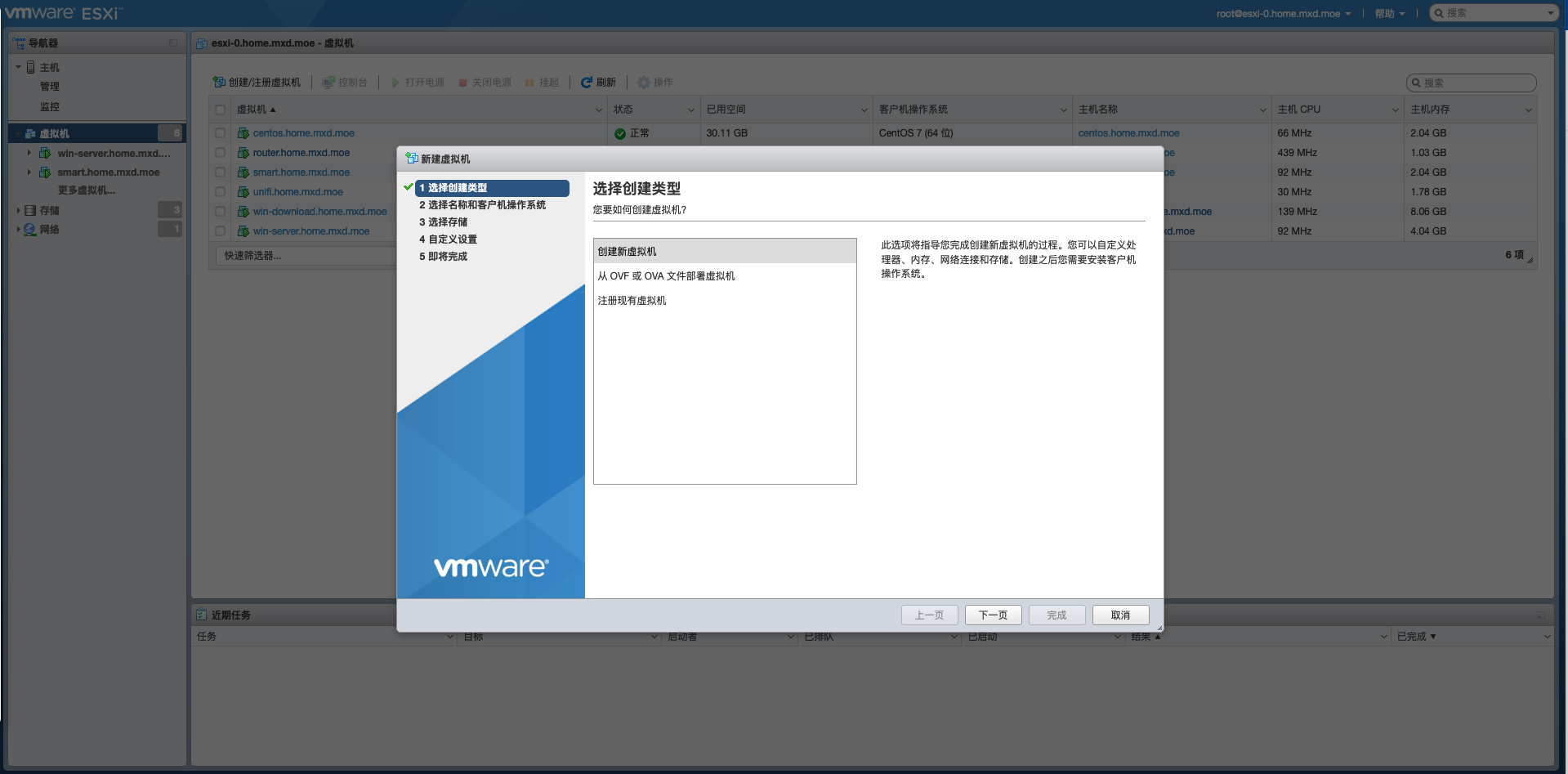

当准备好软路由系统的vmdk之后，即可新建虚拟机了

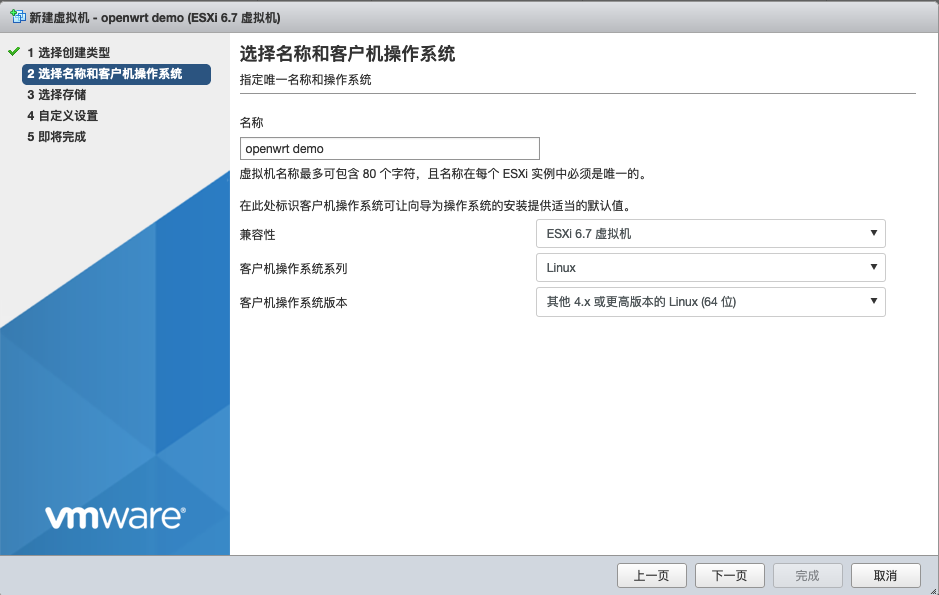

第一步给虚拟机起个响亮的名字
“兼容性”能最高则最高，除非有什么特殊需求
如果你也和我一样使用高内核版本的OpenWrt，那么“客户机操作系统系列”选择“Linux”，“客户机操作系统版本”选择“其他 4.x 或更高版本的Linux（64 位）”

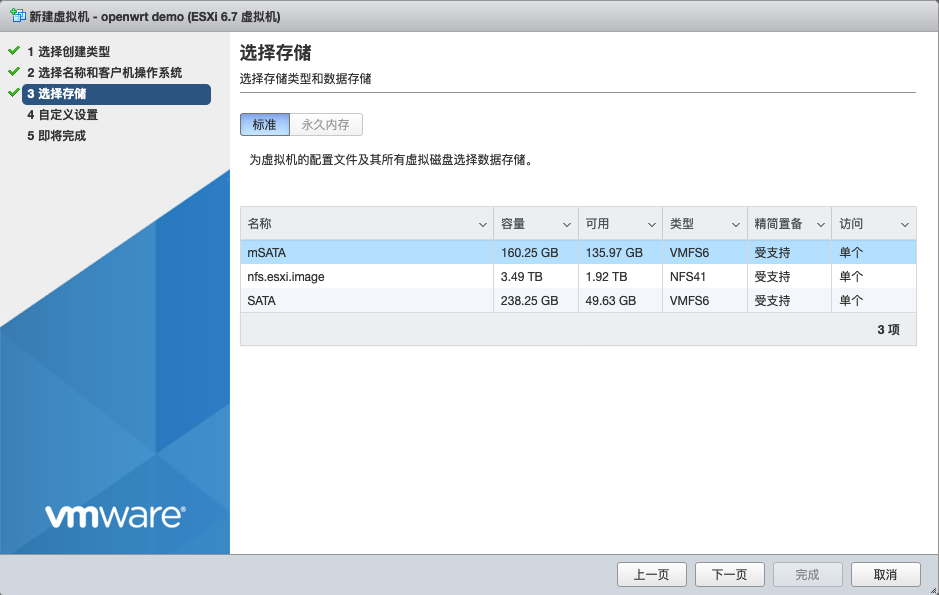

第二步则是给虚拟机选择存放位置，OpenWrt默认镜像使用的空间很少，裸镜像只有290MB左右，所以实际空间大概1G就够
第三步则是比较重要的一步，需要对虚拟机硬件部分进行配置，如果打算使用网卡直通，也是要在这一步进行配置。
首先会进入“虚拟硬件”选项卡，“虚拟机选项”一般不需要特殊操作，如果有强迫症可以自勉

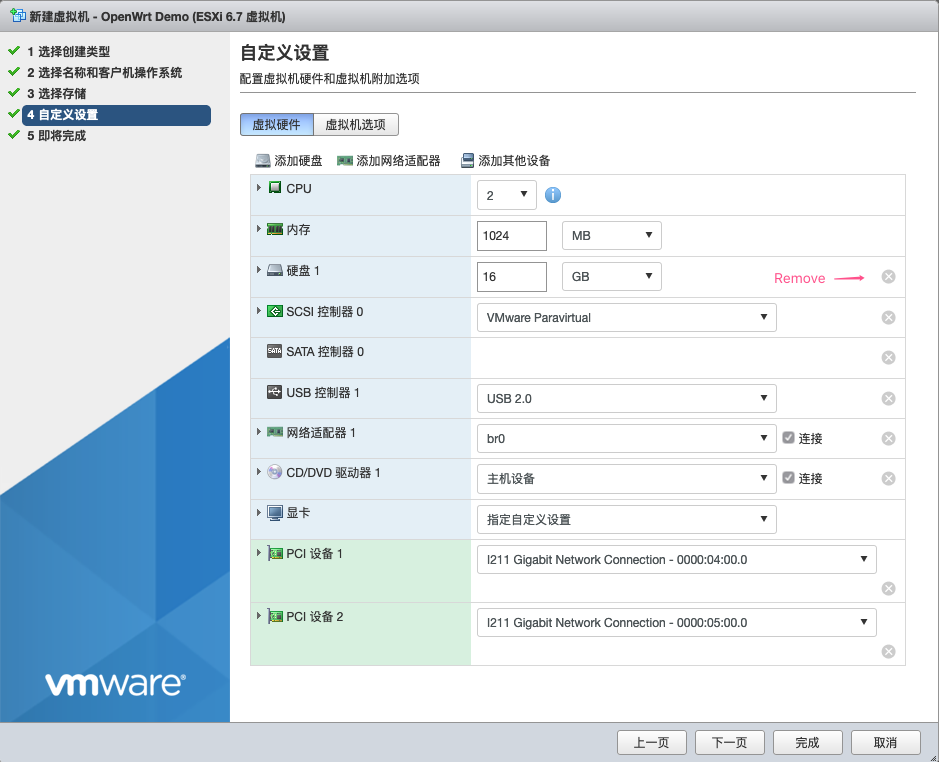

在“虚拟硬件”选项卡中配置好CPU和内存，OpenWrt如果不是跑Docker之类的话1G都绰绰有余，即便你跑加解密也是足够的。如果使用了网卡直通，需将“内存”里的“预留所有客户机内存（全部锁定）”勾上
然后移除掉ESXi默认分配的16G的硬盘，但保留控制器，我们稍后再处理硬盘的问题。顺便这里可以移除一些不需要的硬件，比如光驱，网络适配器，USB控制器之类的。

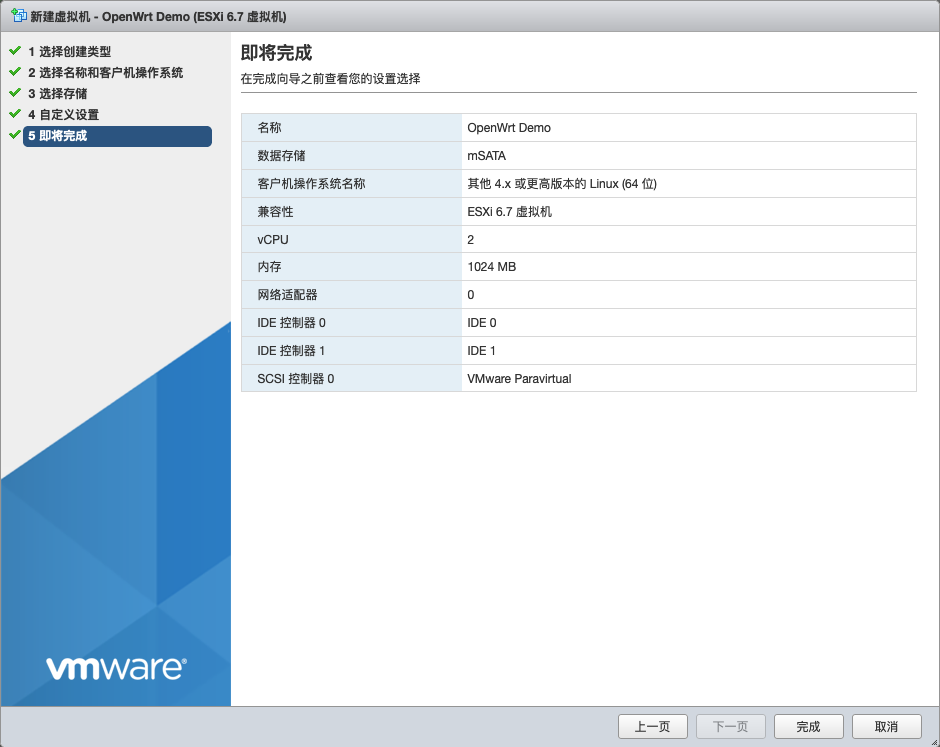

最后一步会给出一个详情清单，确认一切都符合自己预期后点击“完成”即可，否则可以通过“上一页”&“下一页”修改
上传VMDK
虚拟机创建好了，但它的vmdk还没有上传，所以这一步要把前面转换后的vmdk上传至ESXi的文件存储当中

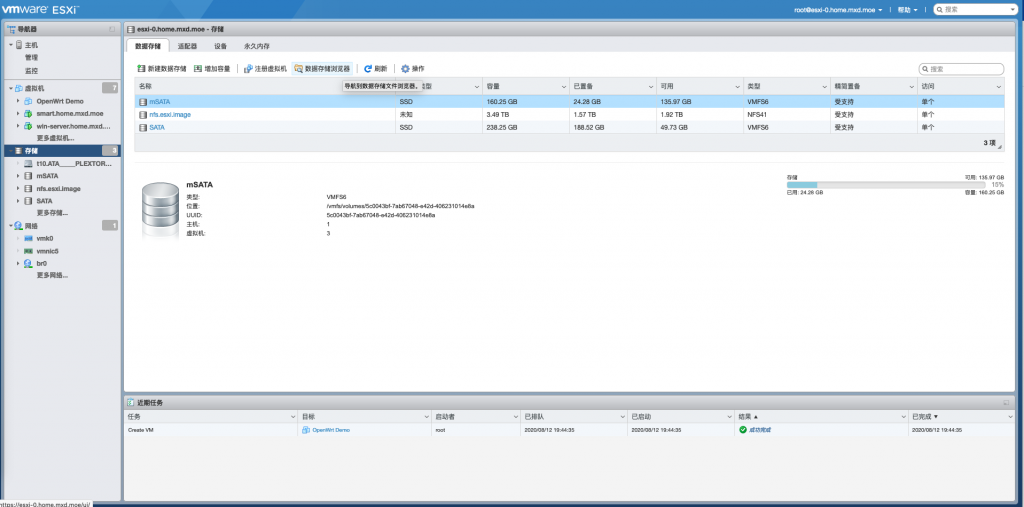

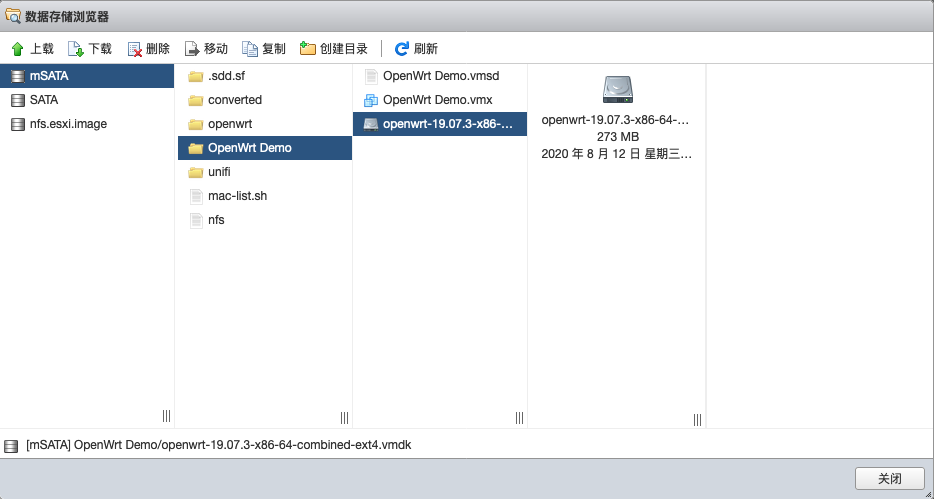

在“存储”中选择虚拟机的存放位置（磁盘），然后点击“数据存储浏览器”
找到我们刚刚创建的虚拟机，并将vmdk上传至该目录
如果文件过大，可以打开ESXi的SSH使用scp传输，没什么区别。
补充文章中有提到过，完整的vmdk是由两个文件构成的，这里都要把它们上传上来。并且当vmdk被正确上传后，在ESXi的“数据存储浏览器”里实际只会看到一个文件，它们合体啦！
编辑虚拟机

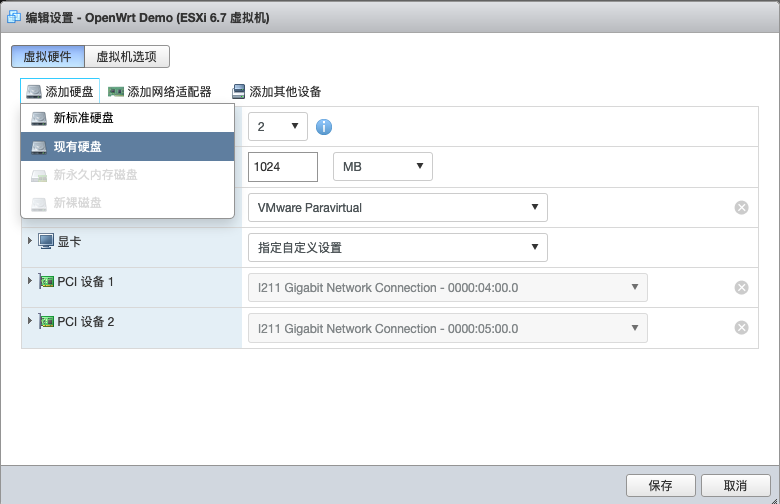

vmdk上传完成后距离起航就只差一点点了，接下来要找到刚才创建的虚拟机并编辑它，把刚刚上传的vmdk挂载给它

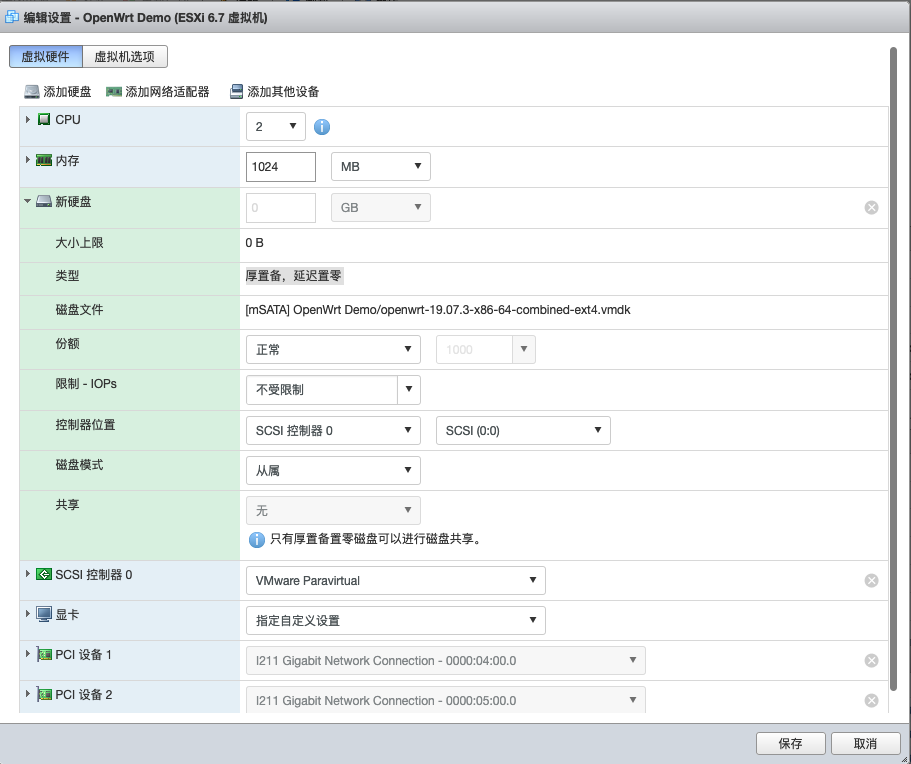

选择完vmdk后确认一下硬盘类型为“厚制备，延迟置零”（zeroedthick），之后保存启动即可
试航

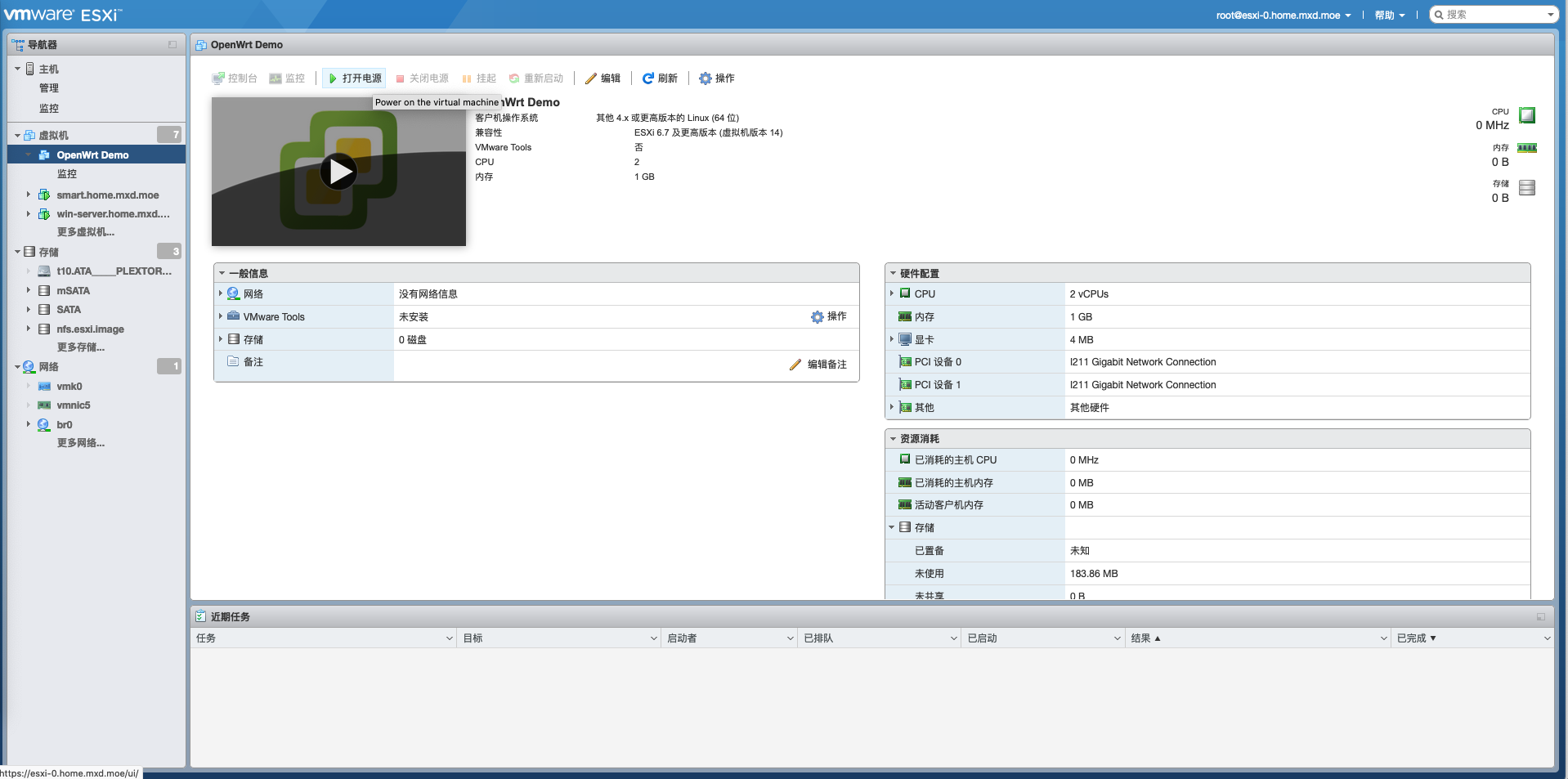

接下来只需要启动虚拟机就好，一切顺利的话就可以正常启动

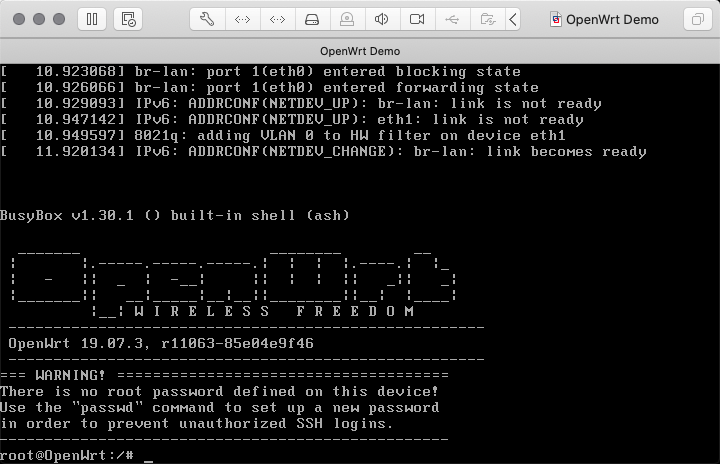

看到br-lan ready的时候，按一下Enter应该就可以调出OpenWrt的Shell了
至此，我们已经完成了虚拟机相关的所有工作，接下来就要围绕OpenWrt展开了
配置OpenWrt
接下来我将使用本地的VMware Workstations作为演示环境，别担心，虽然环境不同，但接下来文章要讲的内容已经和虚拟机无关了，更多的是在OpenWrt方面
因为本地的VMware Workstations演示环境是为了写博客搭建的测试场景，所以有些参数可能并不太适合用到实际场景中。为此，后面的内容中，我将分别列出测试场景和实际场景的参数（如果有），请大家尽量以实际场景的参数为主，测试场景的参数一般都是特化的。
配置Root密码

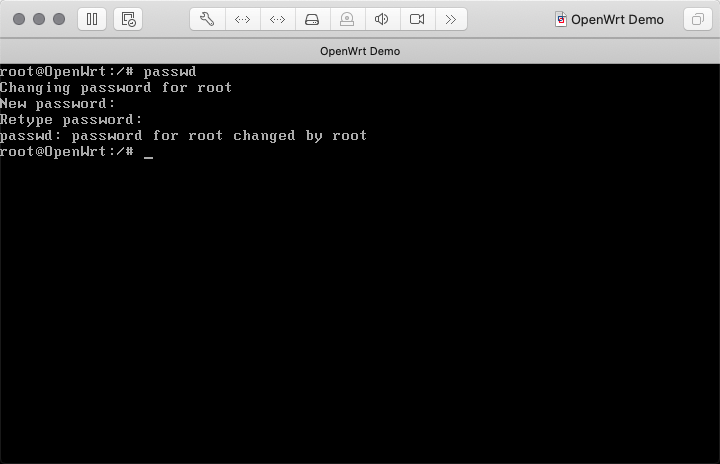

为了安全，第一步先把Root密码修改掉，在shell中使用“passwd”命令即可
root@Openwrt:/# passwd
Changing password for root
New password: <stdin>
Retype password: <stdin>
passwd: password for root changed by root
root@OpenWrt:/#
配置Lan网段
在实施这一步之前，你需要先从A、B、C类私有地址中挑选出一个你想要的范围，然后才可以进行下一步，同时确保你挑选的范围有足够的可用IP用于容纳你网络内的所有接入设备。
这里我的Lan范围如下：
测试场景：10.80.80.1/29
实际场景：192.168.0.0/16挑选好网段后，我们编辑/etc/config/network文件

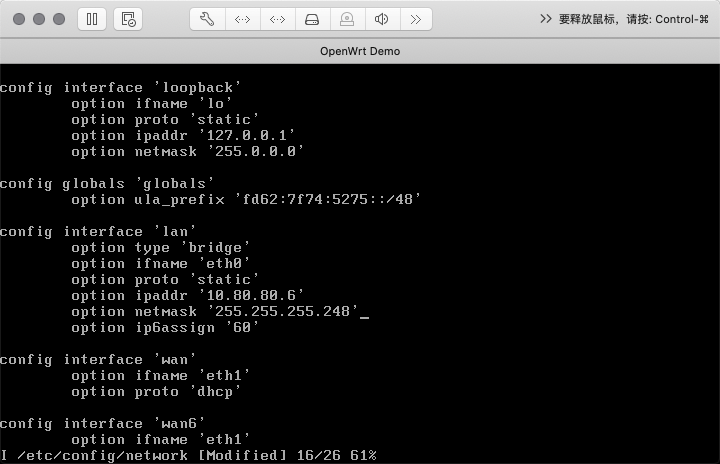

root@Openwrt:/# vim /etc/config/network修改option ipaddr和option netmask
测试场景：
option ipaddr '10.80.80.6'
option netmask '255.255.255.248'
实际场景
option ipaddr '192.168.254.254'
option netmask '255.255.0.0'

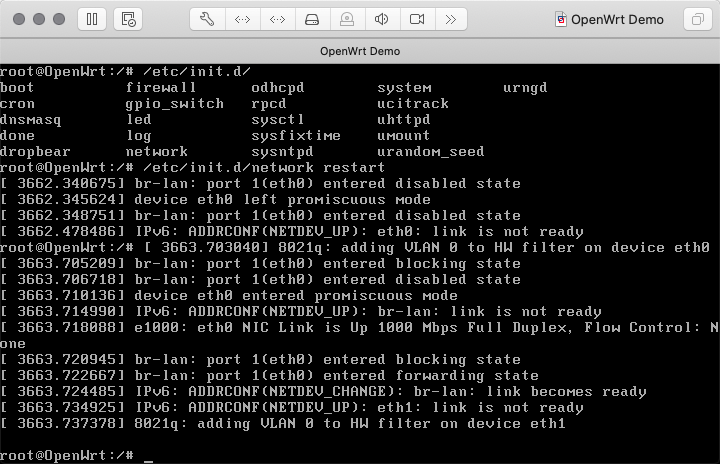

修改完成后，我们重启network服务以便应用配置
root@Openwrt:/# /etc/init.d/network restart

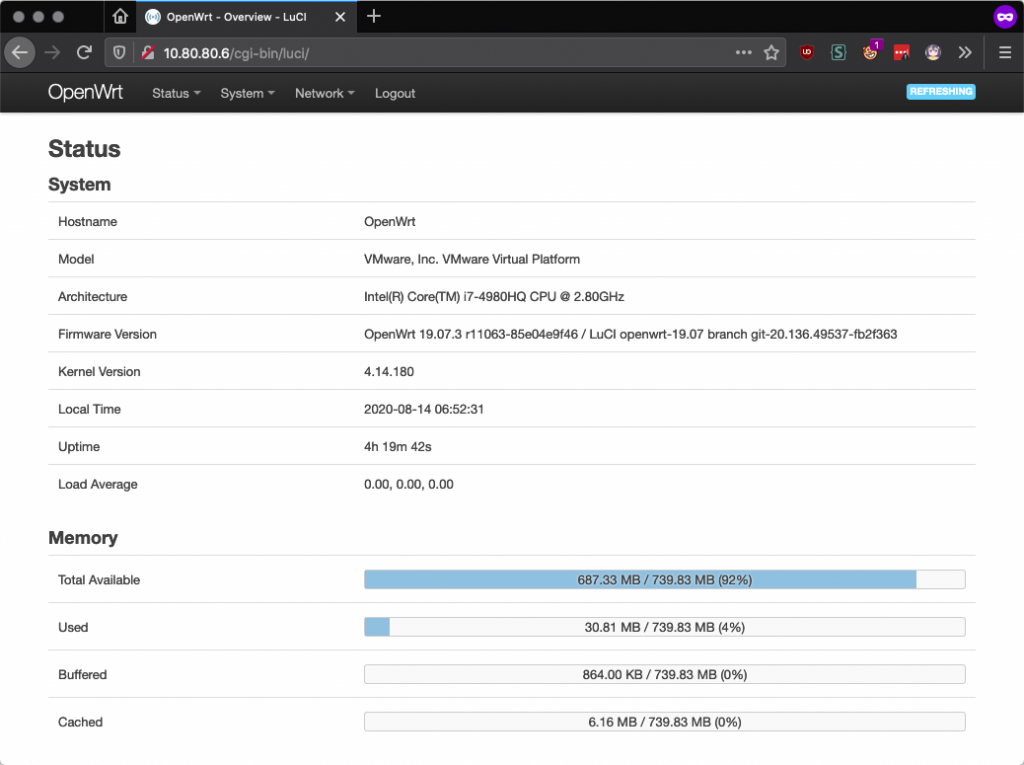

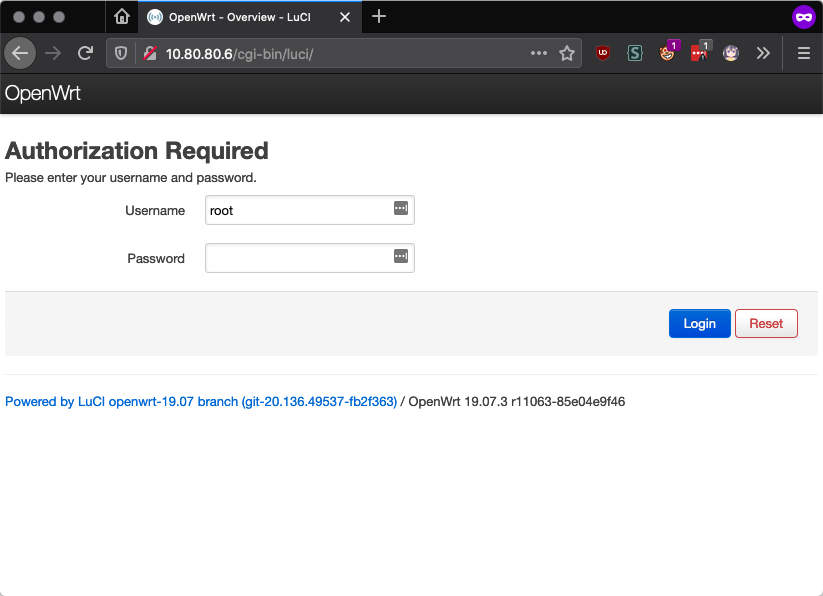

理论上这时候就可以访问OpenWrt的luci了，插上Lan口线，使用浏览器打开前面设置的“ipaddr”试下
然后输入第一步“passwd”后的密码
如果到这里一切顺利的话，那说明OpenWrt的Lan已经配置完成，且DHCP理论上也已经运行，内网就算成型了，接下来就可以配置Wan了。
配置Wan前的准备工作
配置Wan之前得先确定你Internet接入方式，家庭网络通常有两种接入方式：
- 光猫拨号（PPPoE），同时承担路由器功能
- 光猫只做光交，由接入光猫的客户端自行拨号（PPPoE）
如果你没有自行改动过配置或进行申请，通常ISP均使用第一种方式
第二种方式一般称之为桥接，桥接有一些好处和坏处，这里就不展开了
但好巧不巧，我就是向ISP申请过桥接的那个人，所以实际场景中我需要将Wan配置为PPPoE形式。但因此文章来自于测试场景，我干脆两个都讲讲好了。
配置Wan（DHCP）
针对光猫拨号的场景，需要将Wan配置为DHCP客户端，事实上这一步不需要做什么。。。OpenWrt默认就是这个配置，所以你只要插上网线应该就可以用了。
配置Wan（PPPoE）
针对桥接的场景，则需要将Wan配置为PPPoE拨号。

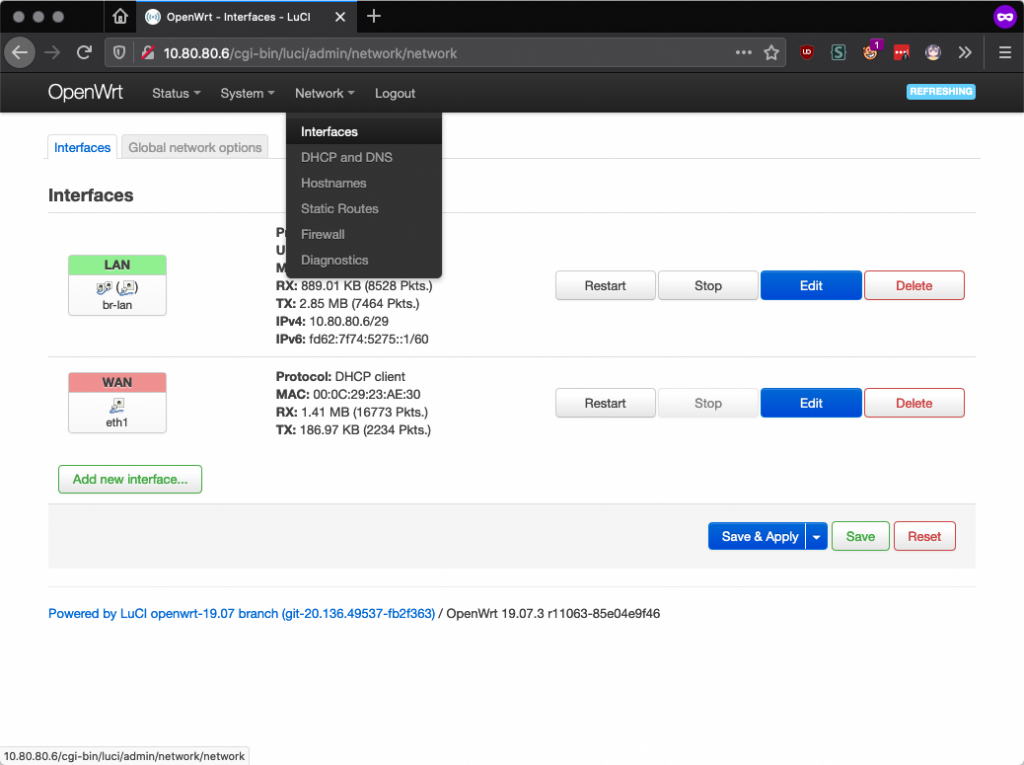

进入到luci的接口管理页（Network-Interfaces），删除默认的WAN6接口，并保存，PPPoE不需要它获取IPV6。

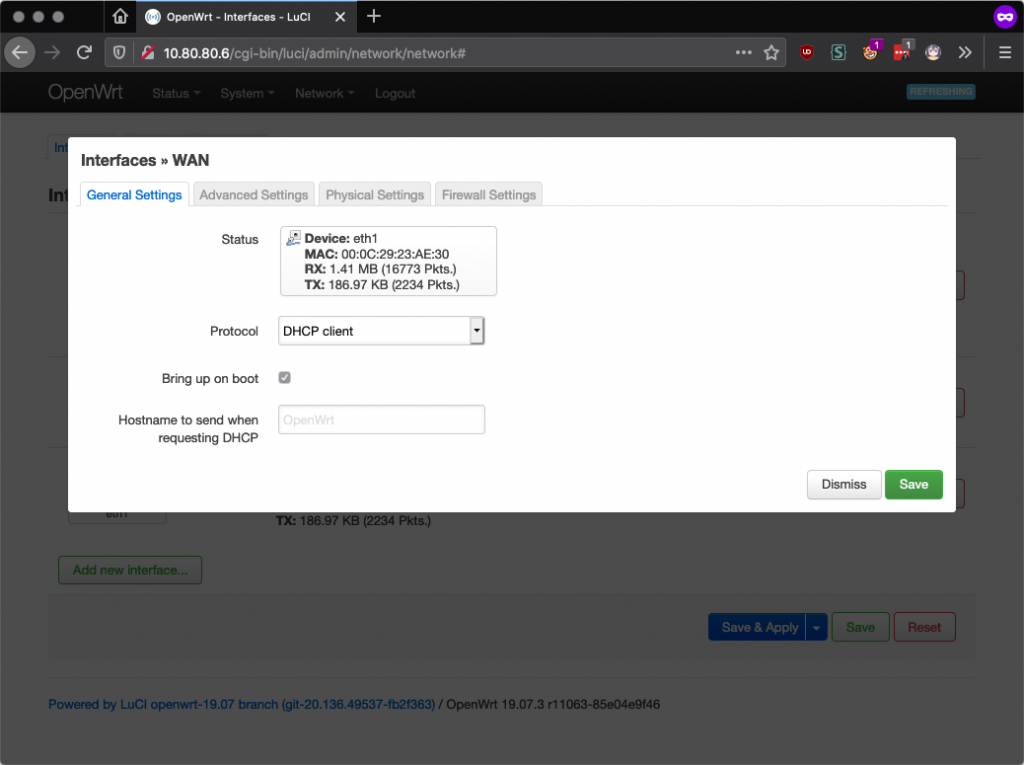

接下来，编辑WAN，切换协议至PPPoE，输入用户名密码后保存

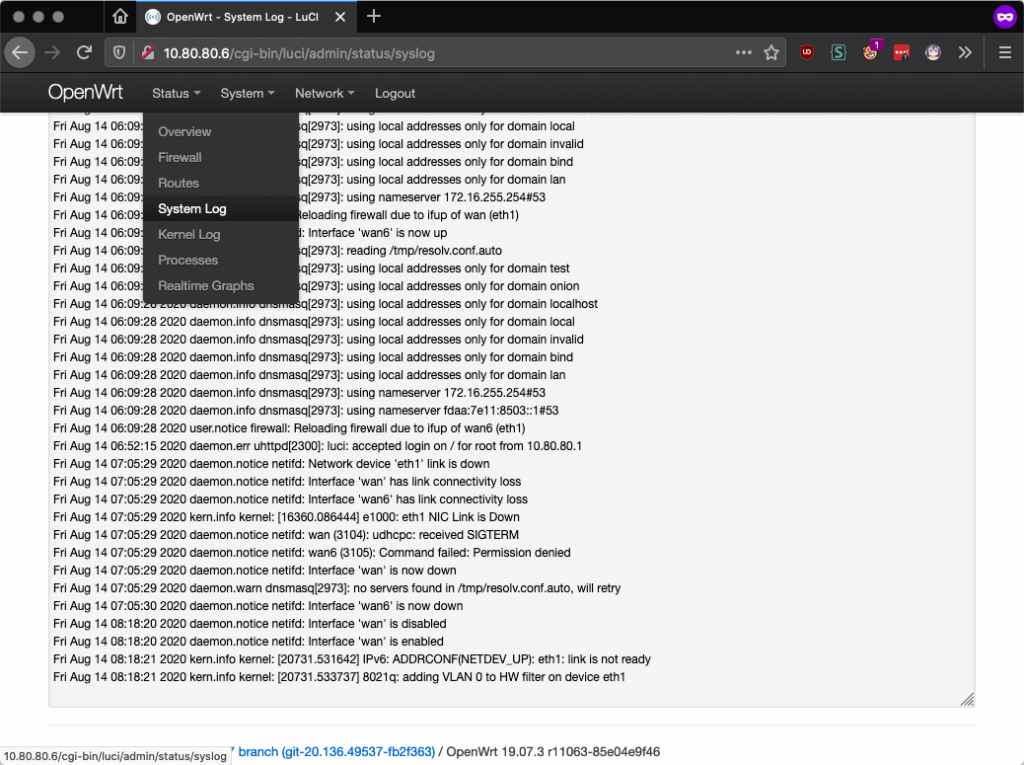

如果PPPoE拨号出现问题，可以至“Status – System Log”查看系统日志来排除故障
这一点真的比不上各种国产路由或iKuai之类的软路由（不够接地气）

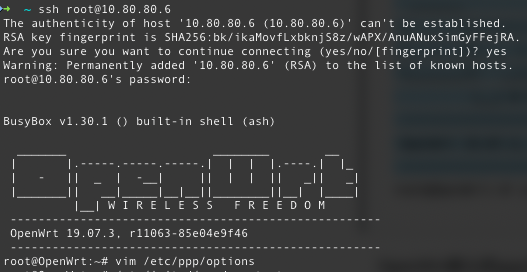

如果系统日志没什么帮助的话（多半没什么帮助），那就需要通过SSH登陆至OpenWrt，去修改位于/etc/ppp/options的ppp的配置以便查看更为底层的日志了
root@OpenWrt:~# vim /etc/ppp/options
OpenWrt默认把ppp日志直接灌进“黑洞”（/dev/null）了，修改该路径为合适的路径后保存。同时也可以把debug前的注释拔掉。
在调试完成之后记得把相关配置再修改回来，除非你打算每时每刻看拨号日志。

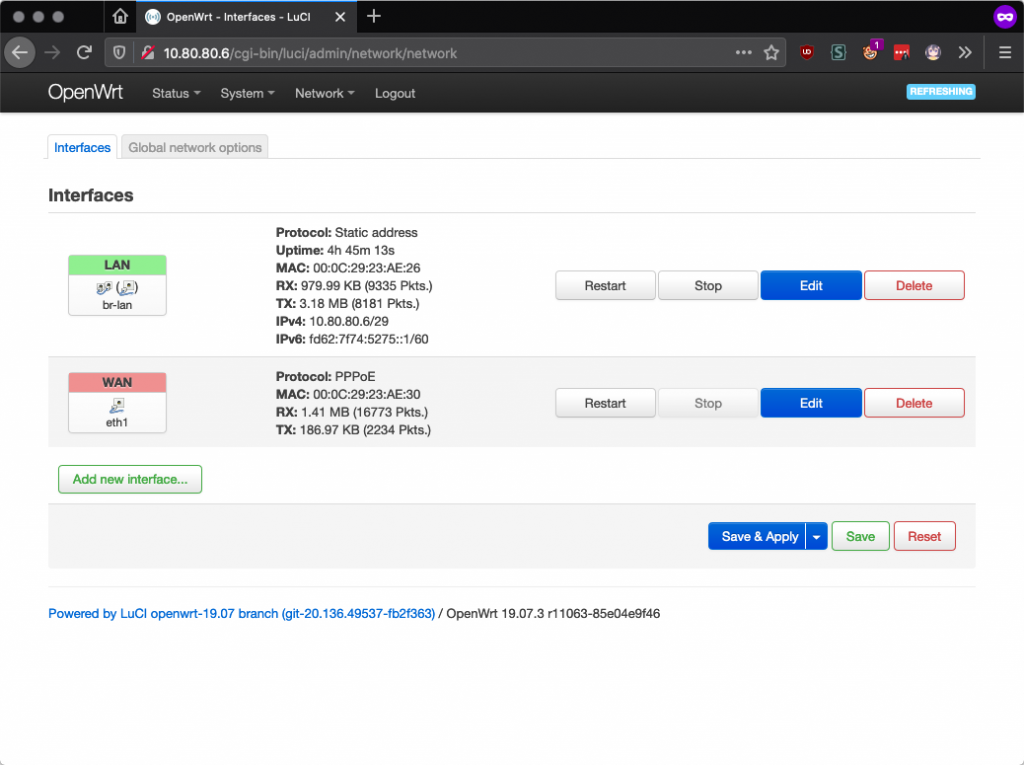

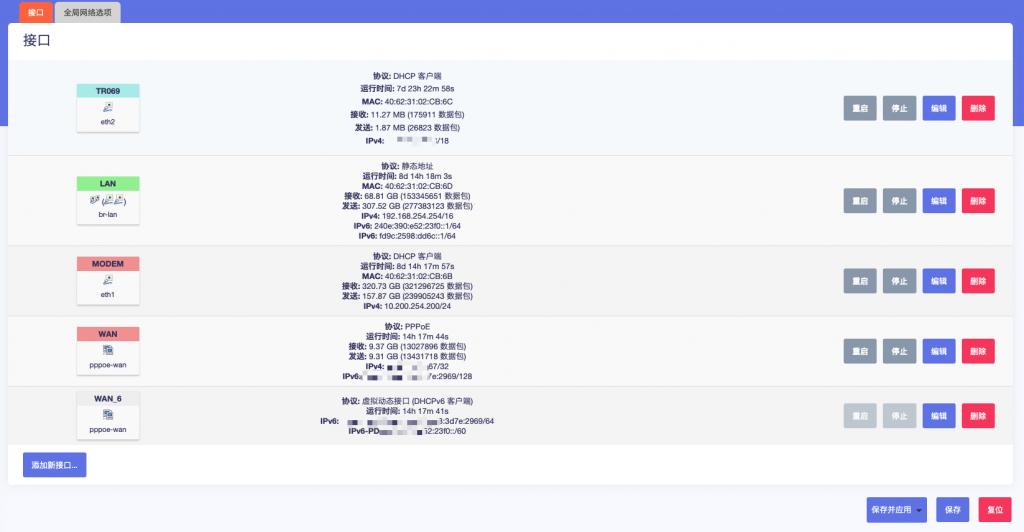

配置好之后应该看到这个效果，Wan是有获取到IP且有tr/rx
这张配图来自实际场景，所以UI表现会有所不同，意会一下即可
至此，Wan相关的配置已经结束，如果一切顺利的话，这时候连接至内网的设备已经可以正常访问Internet了，下面我们配置一下稍微进阶的功能。
使用opkg安装所需依赖
opkg是OpenWrt下的包管理程序，就像CentOS下的yum/dnf，Ubuntu下的apt-get一样。接下来我们将使用它将路由器的功能进一步强化，以实现标准路由器（指傻瓜型）的所有功能。
使用opkg有两种方式，第一种可以通过luci直接对包进行增删改查，第二种可以通过SSH直接使用opkg <sub-command>进行使用。这里为了降低门槛，文章以luci为主要使用方式

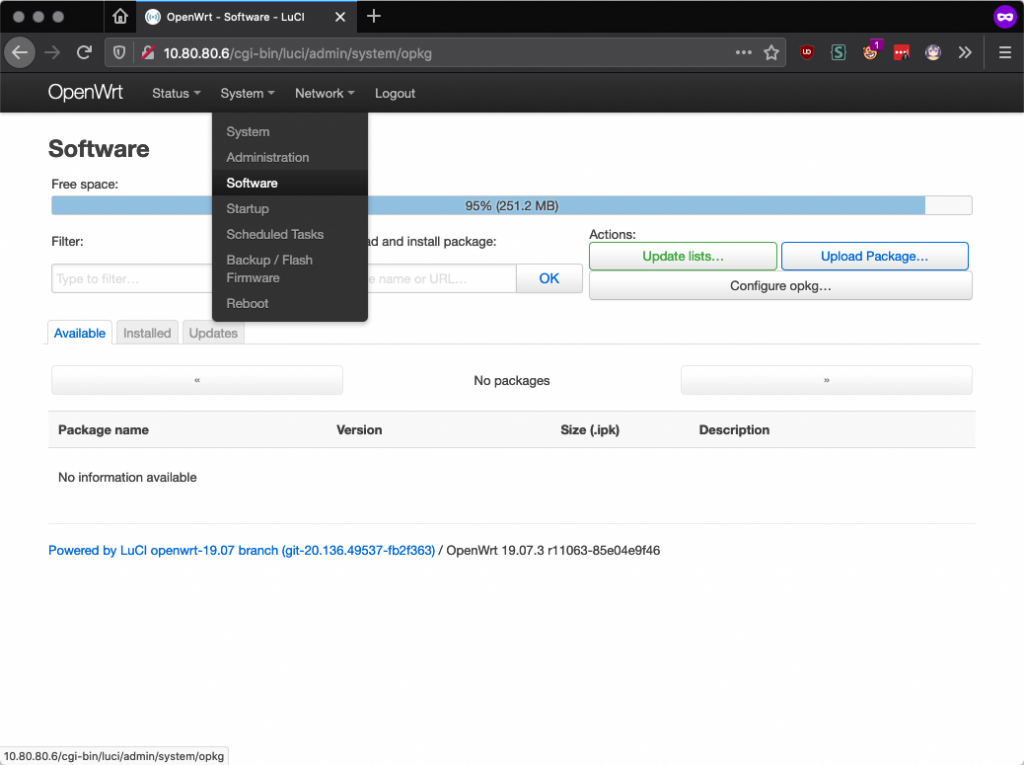

通过“System – Software”访问到luci的“软件中心”

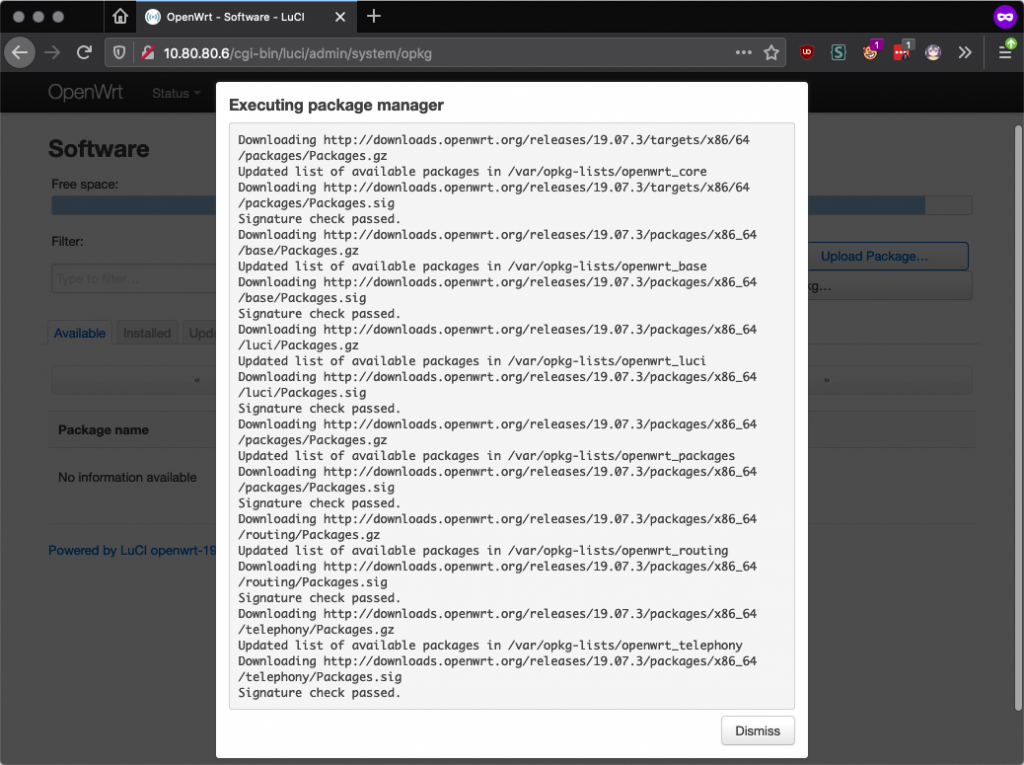

首次使用需要先更新一下列表，以便抓取远程源中的包列表
待更新…
